Reparto Stampaggio e Verniciatura Stabilimento FIAT a Melfi (PZ)
Anno: 1991-1992

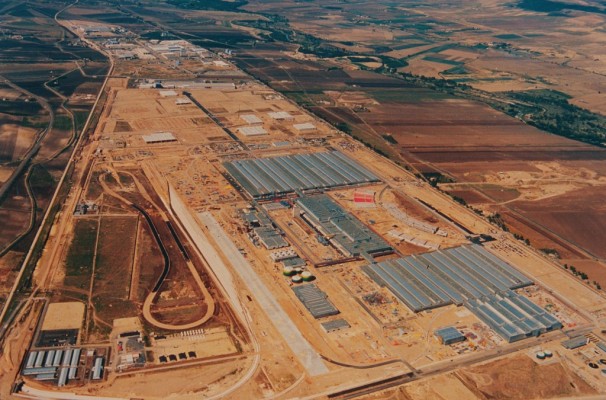

Lo Studio Romaro ha progettato le strutture portanti e le baraccature del fabbricato Stampaggio (150x163.5m=25000m2) e del fabbricato Verniciatura (372x116.5m=43500m2)

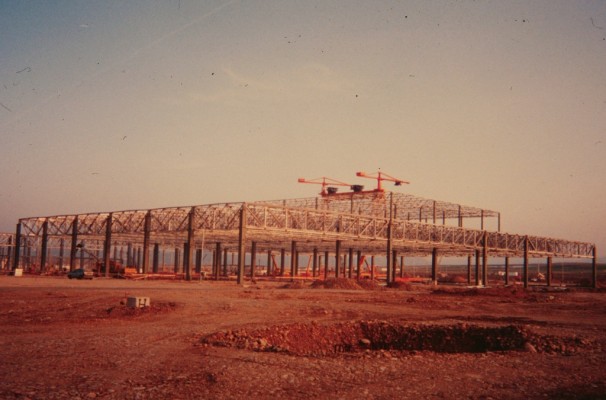

Il fabbricato stampaggio è composto da 4 blocchi:
blocco centrale di dimensioni 84x150m con maglia 12x30m
blocco nord-est di dimensioni 30x36m con maglia 12x30
blocco est di dimensioni 36x120m con maglia 15x36m
blocco ovest di dimensioni 36x150m con maglia 12x30m.
I primi due blocchi sono serviti da carriponte da 50/10t, il blocco est è servito da carriponte da 35/20t. Le vie di corsa sono a quota 12.5 m. Il fabbricato ha un’altezza pari a 19.5m tranne il blocco ovest che ha un’altezza pari a 11.0m.

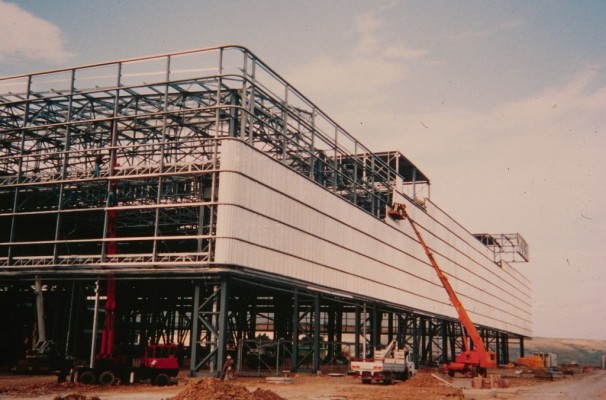

Sopra la copertura due corsie tecniche larghe 14m e alte 5m percorrono l’intero fabbricato. Le due campate esterne e quella centrale, che non sono interessate da corsie tecniche, prevedono lucernari doppi asimmetrici larghi 15m. Il fabbricato verniciatura è costituito da un'officina, che si estende su tutta l'area del piano terra, e dalla centrale trattamento aria (C.T.A.), disposta sul solaio a quota 12.2m su parte della copertura dell'officina.

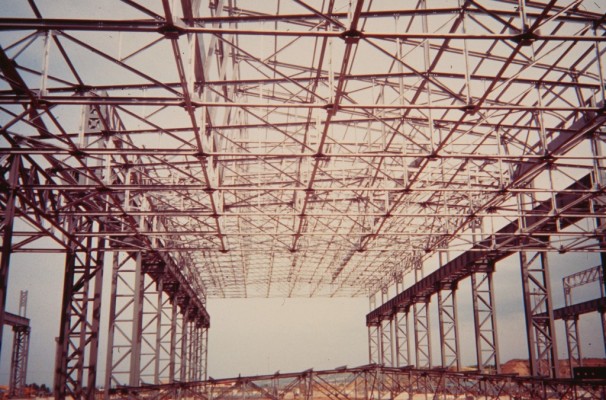

L'officina ha pianta rettangolare; è divisa in direzione longitudinale in tre blocchi da giunti di dilatazione. Longitudinalmente il passo delle colonne è 12m, trasversalmente è diviso in quattro campate con luci variabili da 17.0m a 36.0m. La copertura del fabbricato ha un’altezza pari a 12.2m e uno spazio utile di 8.0m. La C.T.A. si eleva da quota 12.2m a quota 21.7m con uno spazio utile interno compreso tra 12.2m e 19.1m.
